MarChem | Zahnraddosierpumpe

Perfekt abgestimmt
auf Ihre Anwendung

Für das exakte Dosieren von niedrig- bis mittelviskosen Medien.

Zahnraddosierpumpen | für chemische Anwendungen

MarChem Zahnraddosierpumpen

In vielen verschiedenen Bereichen der Industrie lautet die Aufgabenstellung: hochgenaues, pulsationsarmes Dosieren von Flüssigkeiten. Speziell hierfür bietet Mahr Zahnraddosierpumpen an, die auch bei niedriger Viskosität und bei Gegendruck einen effizienten Wirkungsgrad erreichen. Darüber hinaus wird das Medium scherarm dosiert.

Jahrezehntelange Erfahrung in der Entwicklung und Realisierung verschiedenster Projekte haben aus der ursprünglichen Lieferung einer einzelnen Zahnraddosierpumpe ein Aggregat werden lassen. Das Produktportfolio reicht von der Zahnraddosierpumpe bis hin zur Dosierstation. Heute sind die Anforderungen an einzelne Komponenten sowohl im Produktionsbereich als auch in den Laboren gestiegen. Die Überwachung der Prozessparameter ist nicht nur üblich, sondern in vielen Bereichen ein Muss. Mithilfe moderner Sensorik können Prozesswerte von Zahnraddosierpumpen wie beispielsweise Druck, Temperatur, Fördermengen oder Leckage sogar kontinuierlich überwacht werden. Hierdurch können Produktionsstörungen vermieden werden.

Welche Vorteile bieten Mahr Zahnraddosierpumpen im Vergleich zu anderen Pumpenvarianten?

  • geringe Betriebs- und Wartungskosten
  • wartungsarm
  • jedes Einzelteil ist separat austauschbar
  • lange Lebensdauer durch die zugeschnittene Auslegung auf die Betriebsdaten
Fördervolumen ccm/U0,01-3.000
Drehzahlbereich U/min40-200
Viskosität mPas0,5-100.000
BetriebstemperaturRaumtemperatur bis 400°C
Materialje nach Fördermedium stehen eine Vielzahl von speziellen Stählen sowie Sonderwerkstoffen zur Verfügung
DLC-Beschichtungen
(andere auf Anfrage)
Diamond-Like Carbon (DLC) „diamantähnliche Kohlenstoff-Beschichtung“verbessert die Gebrauchseigenschaften
Fördermedienalle Flüssigkeiten inklusive korrosiver und abrasiver Medien (auf Anfrage)

Der Pumpenanschluss an den Antrieb ist in folgenden Ausführungen verfügbar:

  • Mitnehmerwelle
  • herausgeführte Welle

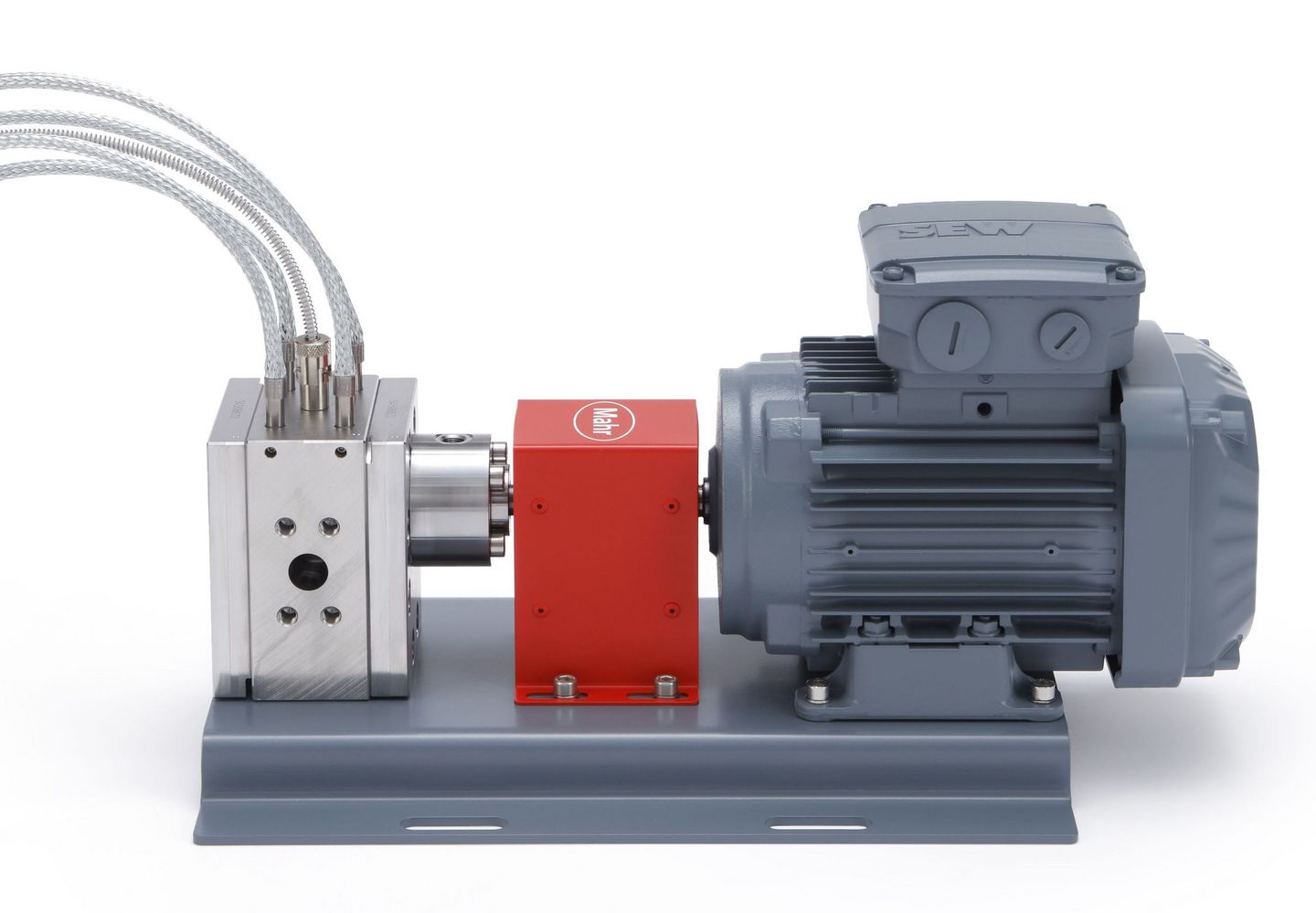

Zahnraddosierpumpe mit Antrieb

  • Grundplatte mit Anschlussblock

  • Kupplung
    • Bogenzahn-Kupplung
    • Gelenkwellen
    • Ganzstahlkupplung
    • Magnetkupplung
  • Motor
    • Asynchrongetriebemotor
    • Servomotor / Servogetriebemotor
    • Synchrongetriebemotor


Die Antriebseinheiten werden entsprechend der Einsatzbedingungen ausgelegt.

Beschichtung

Eine bedeutende Stellung bei der Entwicklung neuer Produkte nehmen Beschichtungstechnologien ein. Die verschiedenen Beschichtungstechnologien erweitern die Einsatzmöglichkeiten der eingesetzten Grundwerkstoffe. Darüber hinaus vermindert eine Beschichtung Reibung, Verschleiß und Korrosion. Grundsätzlich können die benannten Werkstoffe je nach Ausführung beschichtet werden.

Diamond-Like Carbon (DLC) „diamantähnliche Kohlenstoff-Beschichtung“ verbessert die Gebrauchseigenschaften:

  • hohe Oberflächenhärte
  • hoher Verschleißschutz
  • geringerer Reibungskoeffizient
  • besserer Korrosionsschutz gegenüber aggressiven Medien
  • höherer chemischer Widerstand / Stabilität
  • Antihaftwirkung (reduzierte Anhaftung von Polymeren und anderen Materialien)
  • hohe Temperaturfestigkeit bis 250°C
  • exzellente Maßhaltigkeit (keine Veränderung der hohen Fördergenauigkeiten)
  • hohe Wirtschaftlichkeit durch längere Standzeiten und Verbesserung der technologischen Eigenschaften
  • biokompatibel, ermöglicht den Einsatz in der Lebensmittelindustrie und im medizinischen Bereich



Dichtungssysteme der Zahnradpumpe

  • Stopfbuchsabdichtung (wahlweise mit Sperrflüssigkeit)
  • Radialwellendichtring (wahlweise mit Sperrflüssigkeit)
  • Labyrinthdichtung
  • Gleitringdichtung, einfach, doppelt und wahlweise mit Sperrflüssigkeit
  • Magnetkupplung

Atex- Richtlinie II2Gc
Eine Ausführung gemäß Atex-Richtline kann für die Pumpe als auch für den Antrieb erfolgen.

Temperierung der Zahnradpumpe
Eine Temperierung kann sowohl elektrisch als auch flüssig erfolgen.

Weitere Ausstattungsmerkmale
Die Dosierpumpen können je nach Einsatzfall mit weiterem Equipment ausgestattet werden:

  • Ÿ Steuerung der Drehzahl durch Inverter / Servocontroller
  • Ÿ Drucküberwachung / -steuerung
  • Ÿ Temperaturüberwachung / -steuerung
  • Ÿ Durchflussmessung / -steuerung
  • Ÿ Auswertemöglichkeiten
  • Ÿ Ausführung als autarke oder auch integrierte Dosierstation
  • Ÿ Schnittstellenanbindung an Maschinen und Anlagen
Broschüre

MarChem
Zahnraddosierpumpen

Download

Formular

Anfragespezifikation Zahnraddosierpumpen
Bitte füllen Sie dieses Formular aus – mit diesen
Daten wählen wir die passende Zahnradpumpe aus.

Download

Technische Information

Unsere Stähle als Pumpenwerkstoff


Download

Formular

Anfragespezifikation Antriebseinheit
Bitte füllen Sie dieses Formular aus – mit diesen Daten wählen wir den passenden Antrieb zur Pumpe aus.

Download

Mahr | Hinweis

Das Pumpenprogramm kann aufgrund der Vielzahl der Ausführungen nicht vollständig aufgeführt werden, gleiches gilt für die Anwendungsbereiche. Wir beraten Sie gern!

E-Mail schreiben

Unter anderem für diese Anwendungen einsetzbar
